早伸松陽組 - 施工事例

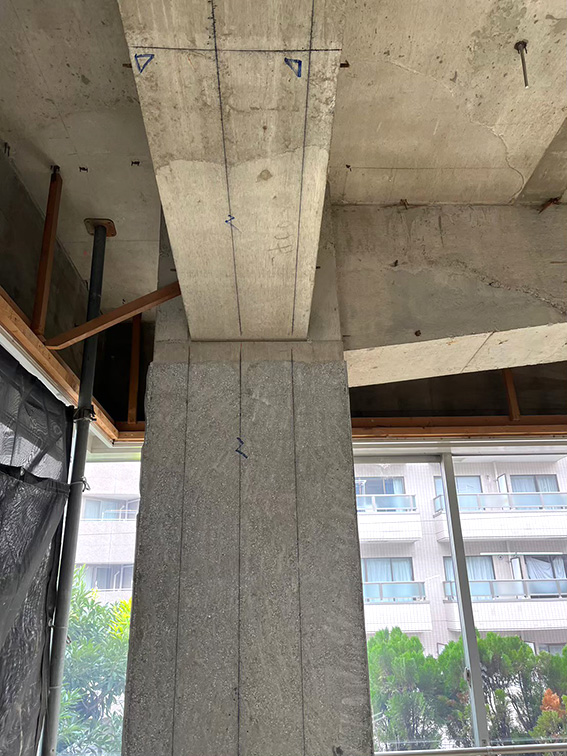

高性能測量機器を使用し±1～2mmの精度で墨出をします

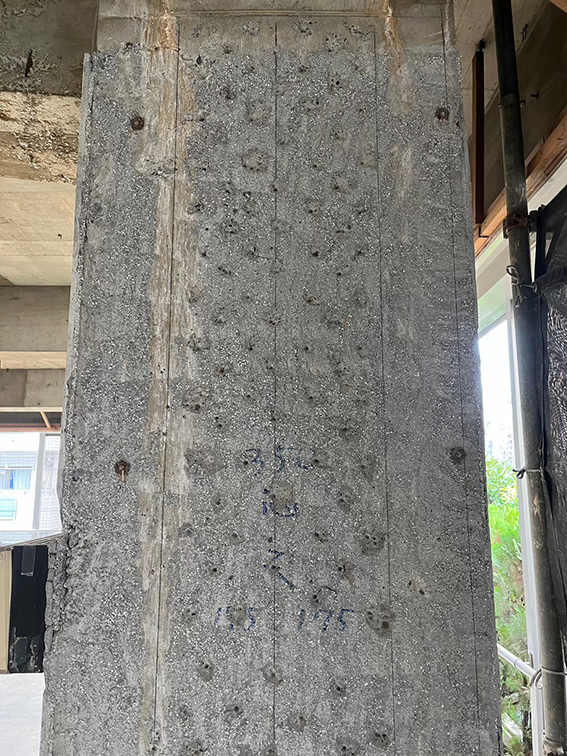

接着性を高める為に既存面を約30％目荒らしを致します

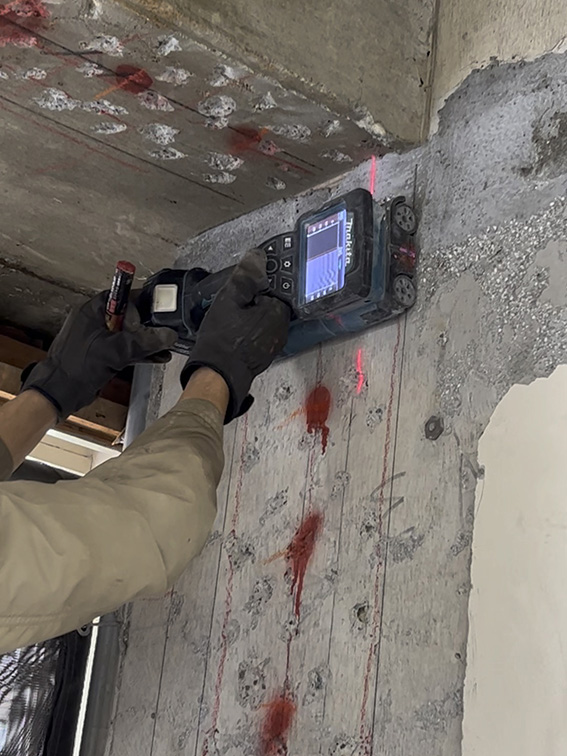

後施工アンカー施工時に既存配筋を傷めないよう
専用機器で鉄筋探索し鉄筋が無い部分を把握します

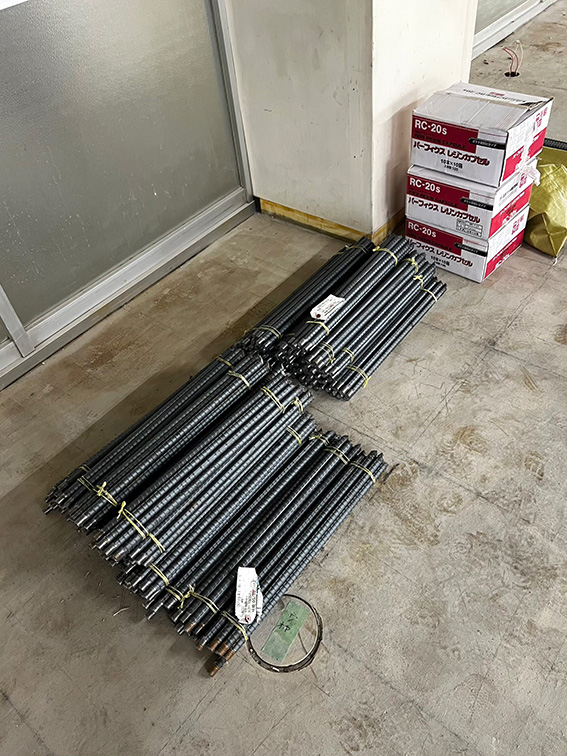

後施工アンカー

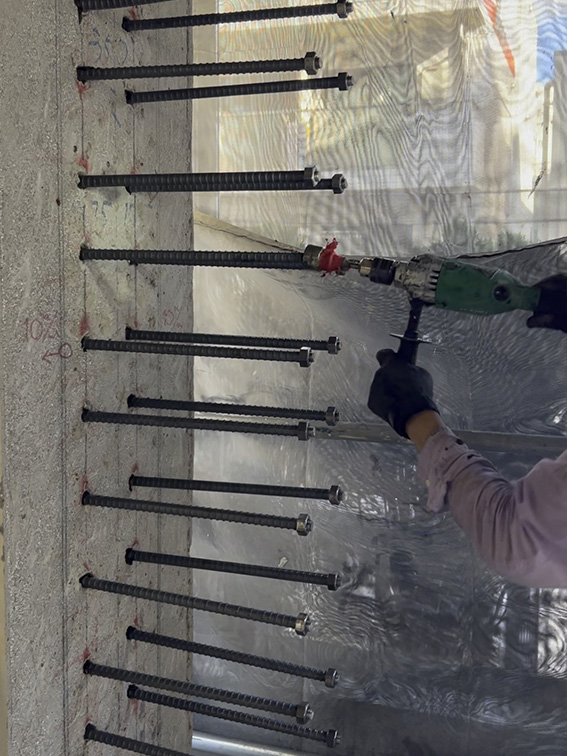

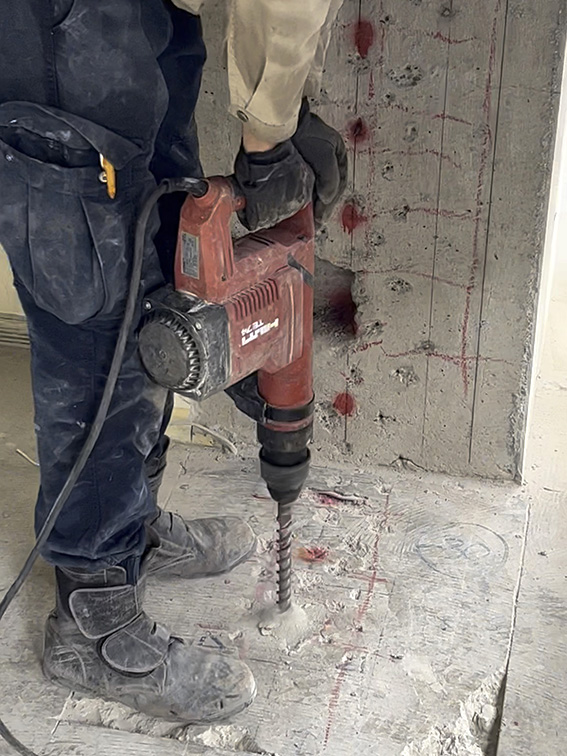

アンカー削孔とアンカー打設

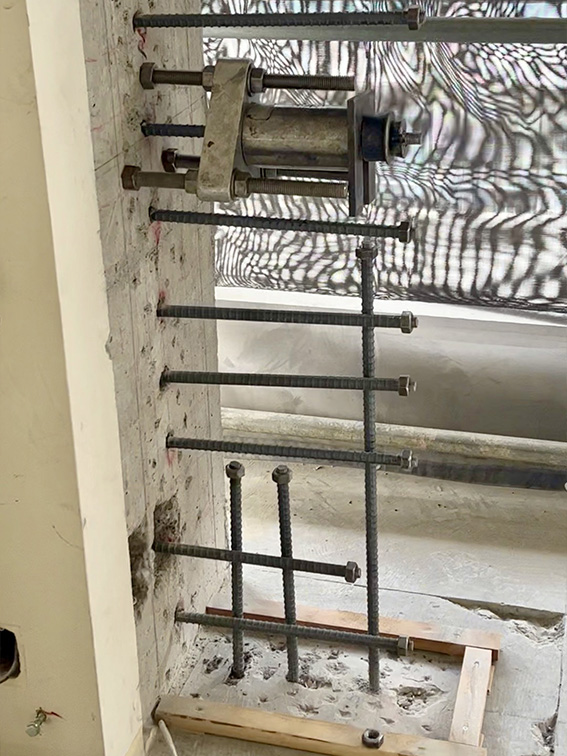

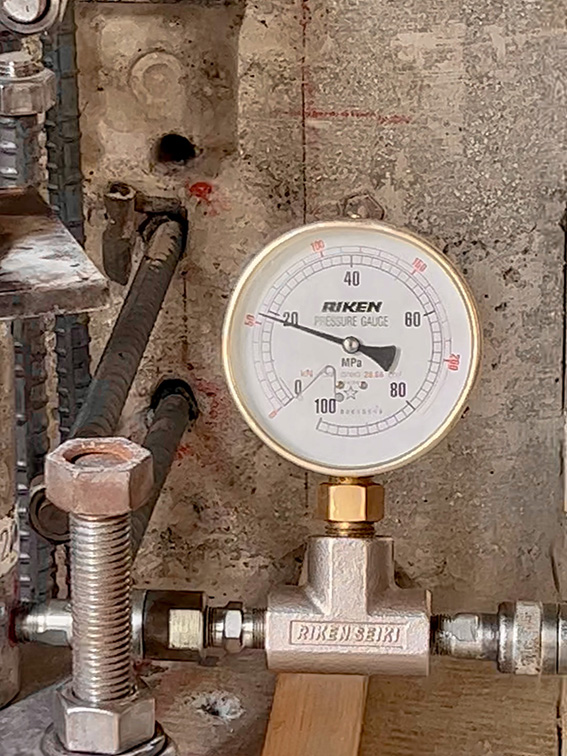

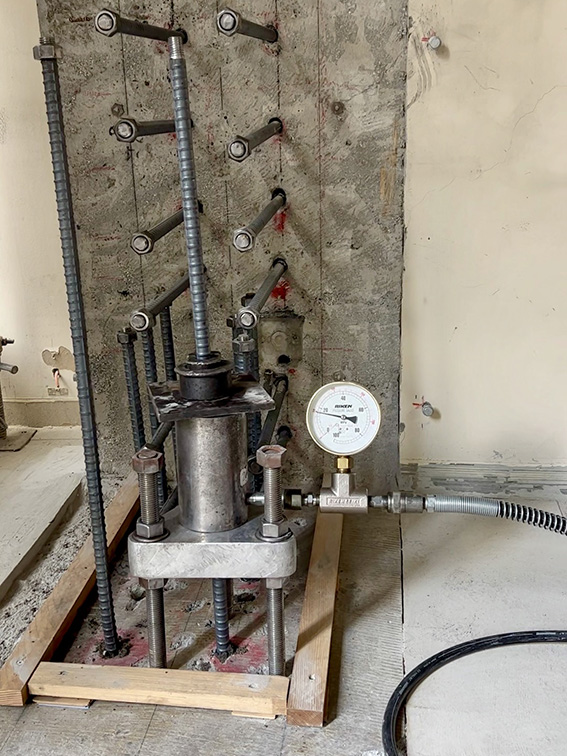

アンカー引張検査

規定の引抜力をかけてアンカーに変化が無いことを確認

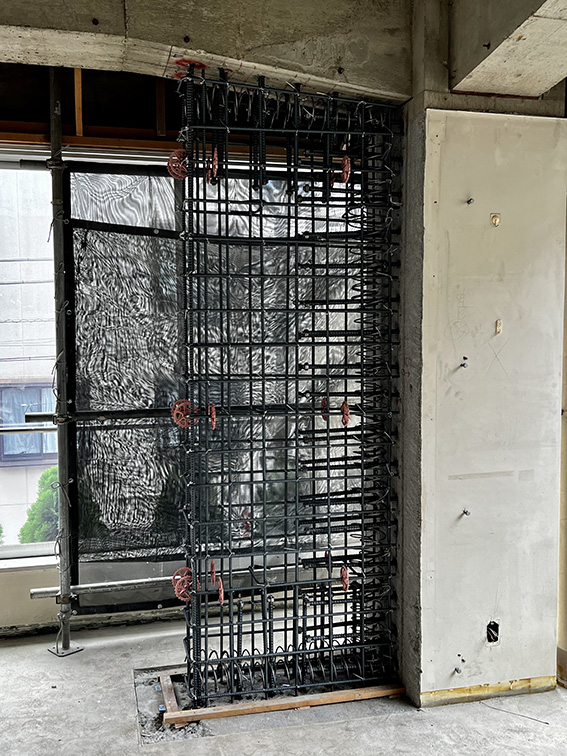

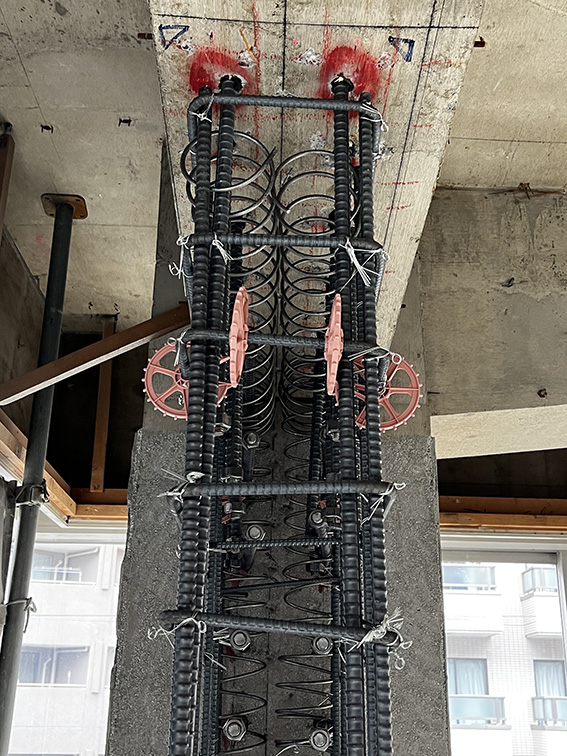

配筋工事

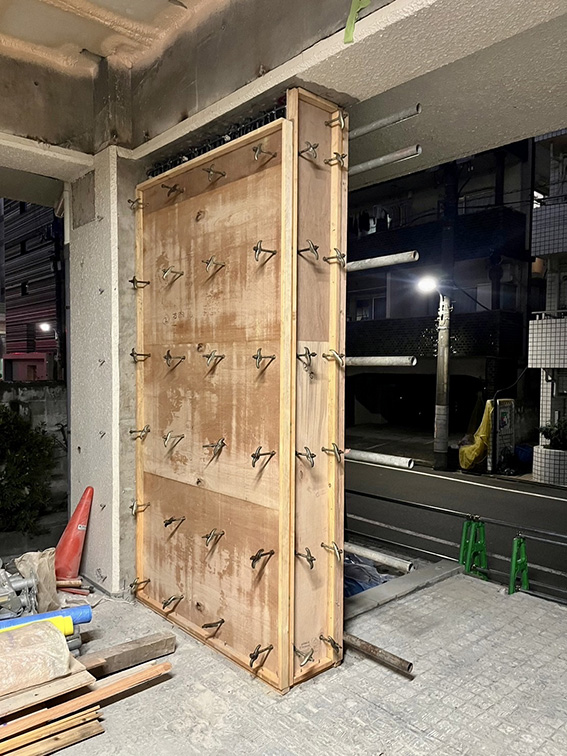

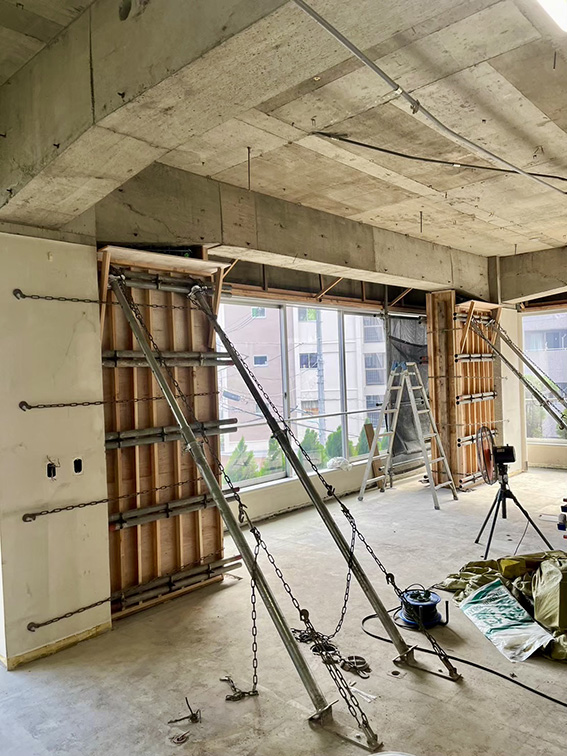

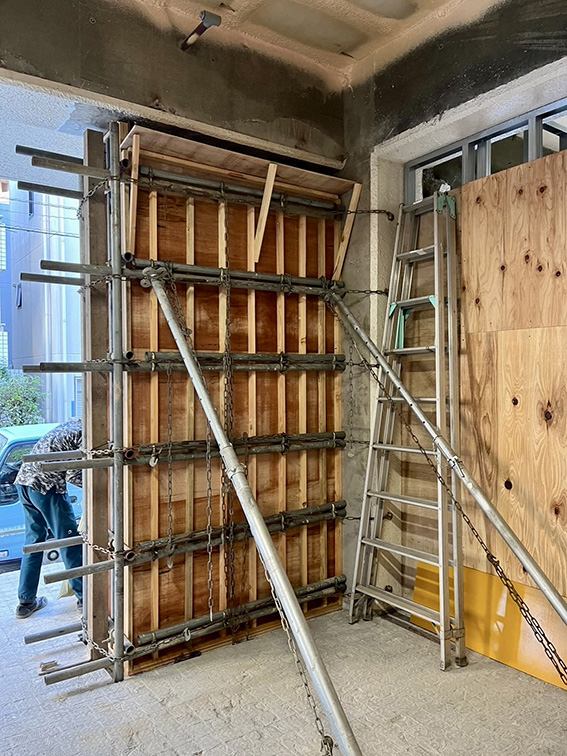

型枠工事

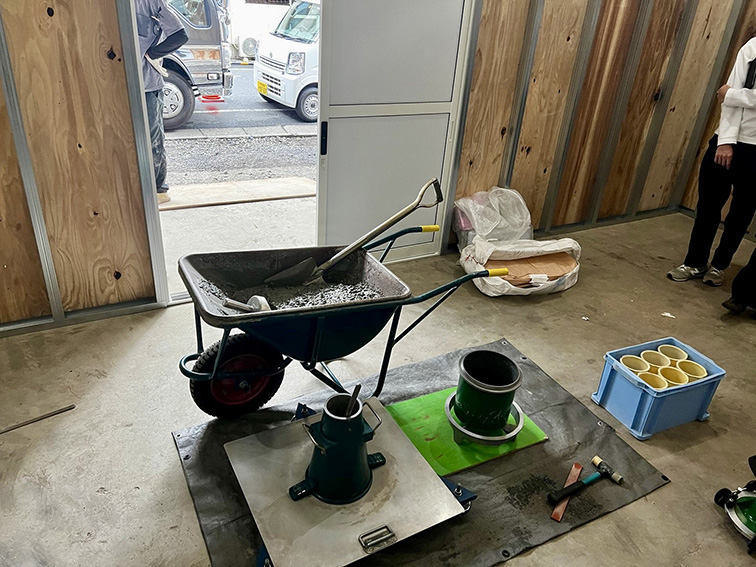

コンクリート圧縮試験用供試体採取

コンクリートスランプ確認

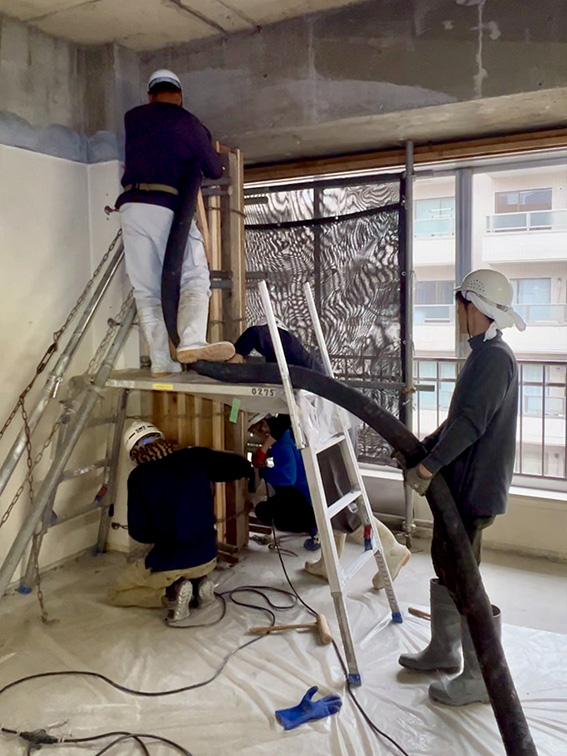

コンクリート打設

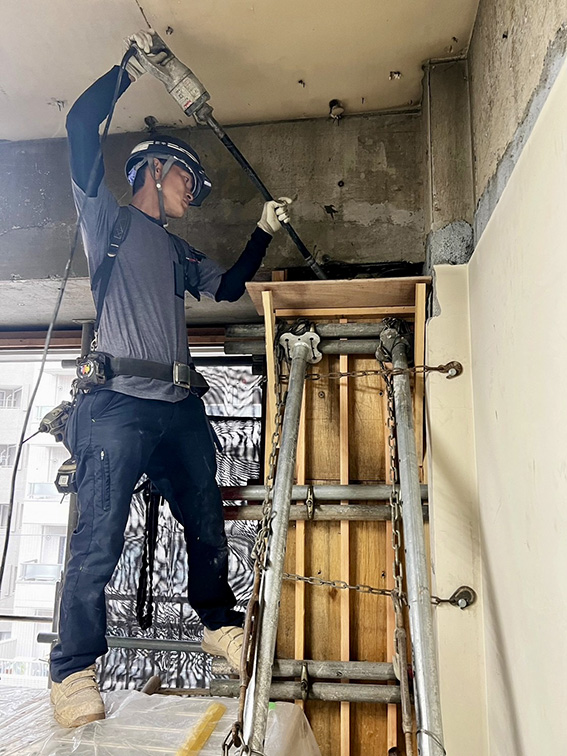

バイブレーター締め固め

打設口の上部開口を無収縮グラウトで圧入します

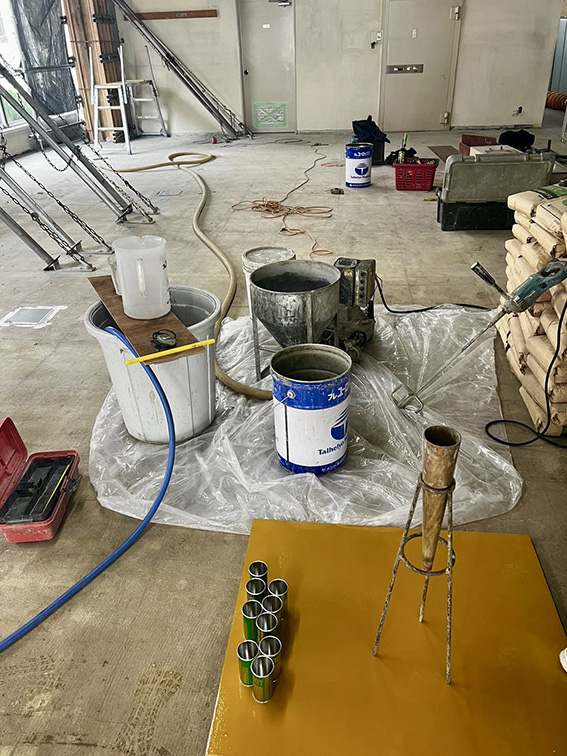

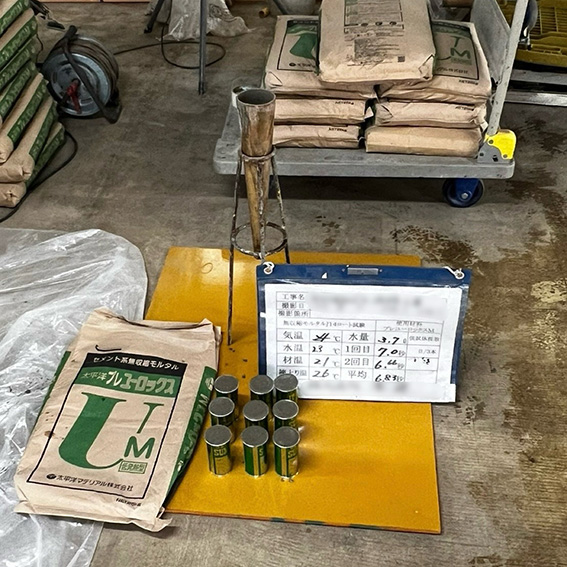

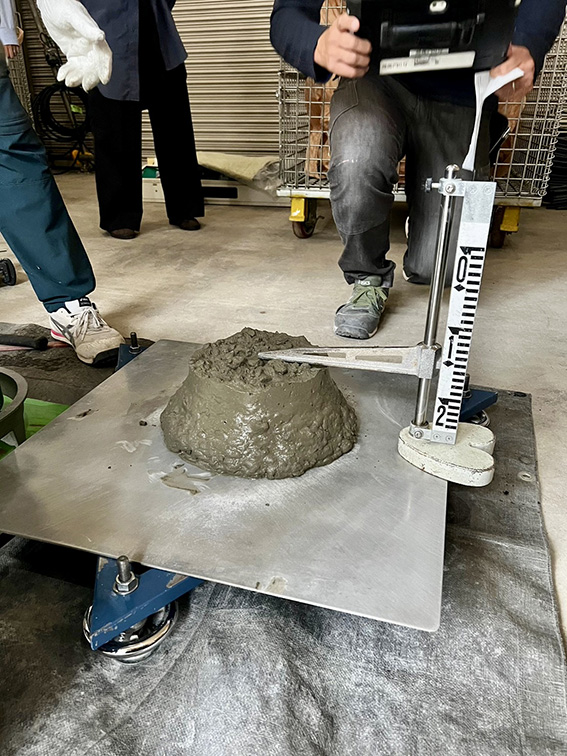

Jロート試験で規定の流動性を確認
グラウトの供試体も採取します

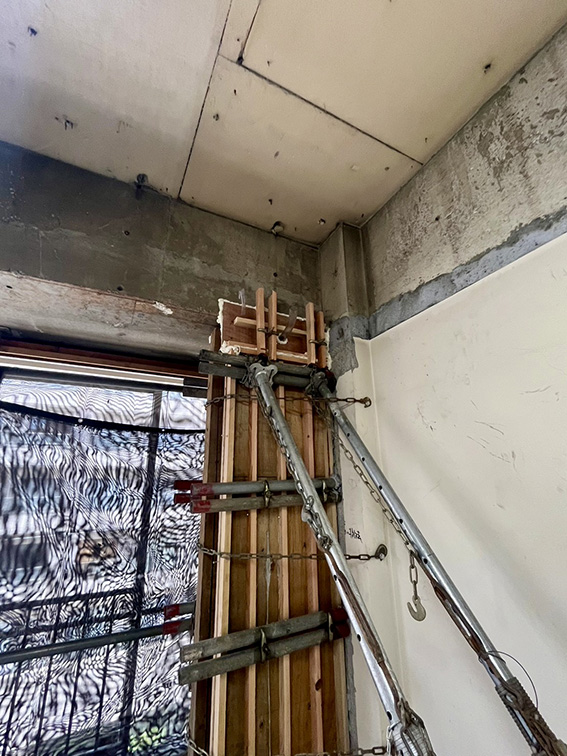

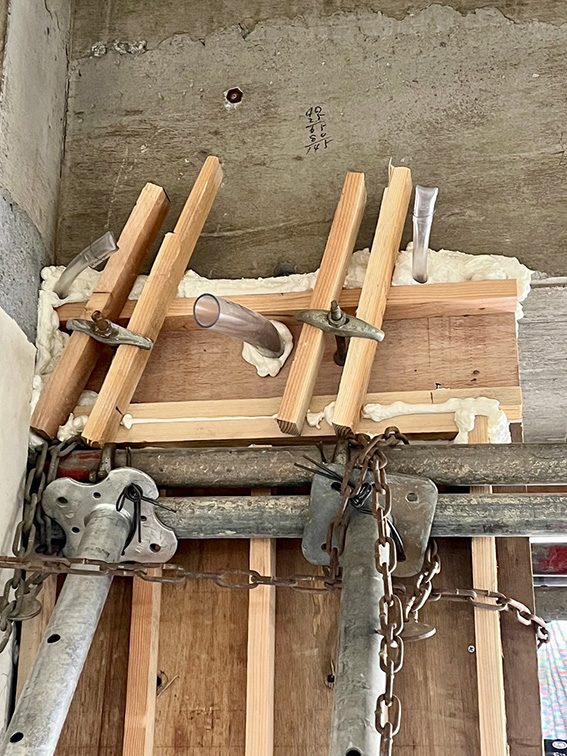

グラウト圧入用型枠

漏れの無いよう隙間は全て塞ぎます

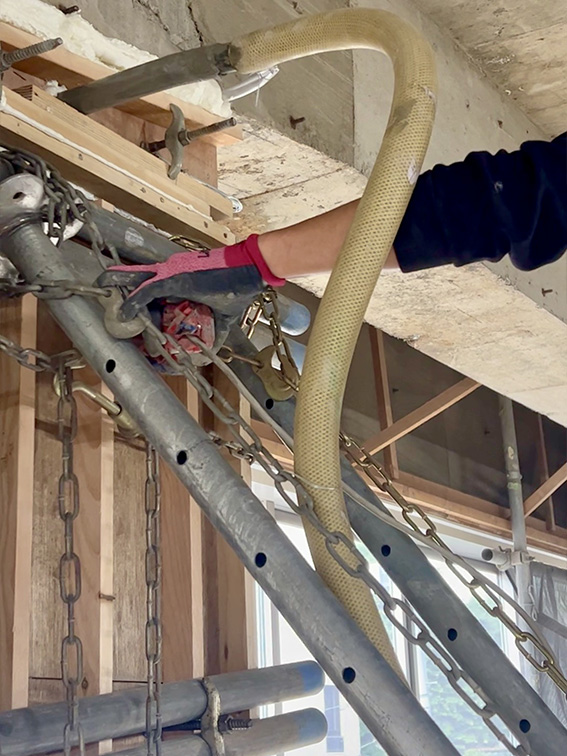

圧入開始
